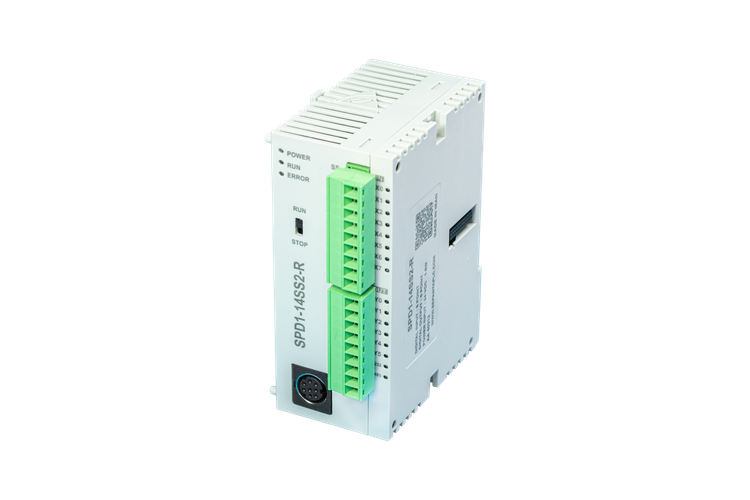

پی‌ال‌سی PLC سپنتا ایرانی کد SPD1-14SS2-R دارای ۸ ورودی 6 خروجی رله ای

پی‌ال‌سی PLC سپنتا ایرانی کد SPD1-14SS2-R دارای ۸ ورودی 6 خروجی رله ای



PLC سپنتا SPD1-14SS2-R با نرم‌افزارهای ISP SOFT، WPLSOFT (مشابه CPUهای شرکت دلتا) کار می‌نماید و دارای 8 ورودی و 6 خروجی رله ای می‌باشد. این پی‌ال‌سی قابلیت اتصال به تمام ماژول‌های توسعه دیجیتال و آنالوگ تولیدی شرکت سپنتا را دارد. همچنین با استفاده از تبدیل پورت که توسط این شرکت طراحی شده و در دسترس می‌باشد، می‌تواند به ماژول‌های توسعه شرکت دلتا اتصال یافته و ارتباط برقرار نماید.

مشخصات فنی

• حداکثر ظرفیت I/O به صورت پیش‌فرض بر روی این CPU تا 14 I/O می‌باشد.
• قابلیت افزایش تا 480 ورودی و خروجی
• دارای یک عدد پورت ارتباطی RS-232
• دارای یک عدد پورت ارتباطی RS-485
• قابلیت نصب اینکودر (A/B mode) تا سقف 2 عدد با 5KHz و 2 عدد با 10KHz
• ظرفیت برنامه‌نویسی 8000 استپ (خط)
• فاقد خروجی سرعت بالا
• دارای تغذیه 24VDC
• سرعت اسکن برنامه LD: 0.35µs MOV: 304µs
• پشتیبانی از PID AUTO TUNING
• دارای 2 کانال شمارنده پرسرعت داخلی به صورت انکودر

1. چراغ‌های LED وضعیت پی‌ال‌سی
2. تغییر وضعیت 232
3. درگاه ارتباطی 232
4. گیره برای نصب روی ریل استاندارد (DIN)
5. ترمینال‌های خروجی
6. انتخاب حالت‌های RUN و STOP و ارتباط با کارت‌های توسعه

شرایط محیط کار CPU

• تغذیه این محصول 24VDC می باشد، لذا از اتصال به تعذیه 220VAC اکیدا خودداری نمایید.
• این CPU طوری طراحی شده است که می‌تواند با جریان هوا خنک شود.
• دمای کاری محیط برای این تجهیز -20 درجه تا +50 درجه می‌باشد.
• این CPU در مقابل گرد و غبار، بخارات، اسید و مواد خورنده حساس بوده و لازم است شرایط کاری برای عملکرد صحیح این محصول ایزوله گردد.

پورت 232

برای ارتباط 232 یک پورت 8 پین گرد روی پی ال سی قرار دارد که به صورت دائم ارتباط برقرار می کند.
از این پورت برای پروگرمینگ و ارتباط با HMI میتوان استفاده نمود.

پورت 485

یک ترمینال دوتایی سبز رنگ از پایین به صورت جداگانه ارتباط 485 را فراهم میکند. که از این پورت برای ارتباط مودباس، پروگرمینگ و همچنین ارتباط با HMI می توان استفاده نمود.

تغذیه ورودی PLC

این مدل PLC دارای تغذیه 24 ولت DC می‌باشد و به ترمینال‌های بالا در کنار ترمینال‌های ورودی متصل می‌شود.

ترمینال‌های ورودی

ترمینال‌های ورودی  PLC سپنتا SPD1-14SS2-R در قسمت بالا قرار داشته و ترمینال مشترک قابلیت ورودی مثبت یا منفی را دارد. همچنین ورودی‌ها نیز دارای قابلیت مثبت یا منفی هستند.

ترمینال‌های خروجی

خروجی‌های این سری از PLCهای  شرکت سپنتا به دو صورت رله‌ای و ترانزیستوری می‌باشند.
